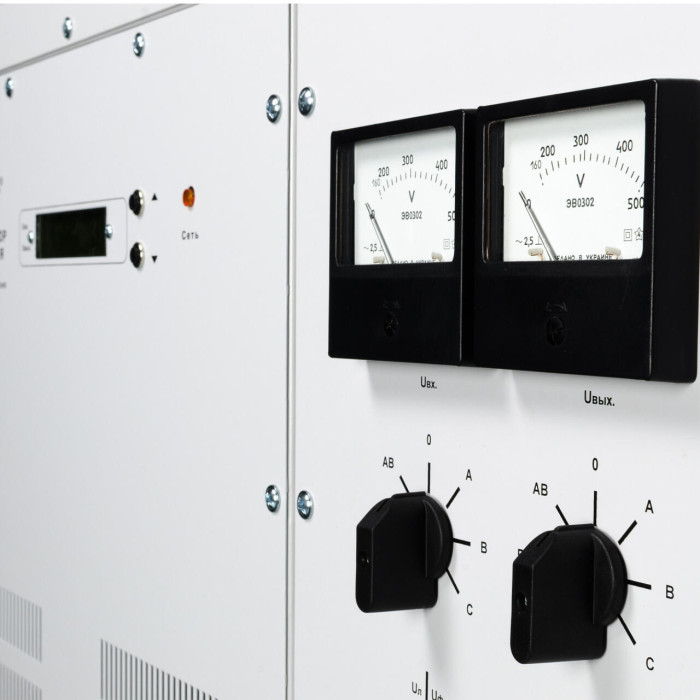

На лицьовій панелі блоку комутації знаходяться:- автоматичний вимикач;- світлодіодні індикатори наявності вхідної напруги і вихідного напруги;- вольтметри вхідної та вихідної напруги;- два перемикача вольтметрів, що дозволяють по черзі вимірювати фазну і лінійну напруги, як на вході, так і на виході стабілізатора;- амперметр вхідного струму;- перемикач амперметра за фазами.
На верхній панелі фазного блоку знаходиться перемикач режимів роботи, на лицьовій панелі - рідкокристалічний індикатор і кнопки управління.
Кожен блок стабілізації фазної напруги складається з автотрансформатора, силових ключів і контролера напруги. В процесі роботи контролер відстежує зміну вхідної фазної напруги і відповідно до результатів виміру перемикає силові ключі, підтримуючи стабільним магнітний потік автотрансформатора і стабільну вихідну напругу стабілізатора.
До трифазної мережі стабілізатор підключається через блок комутації. підключення виконується за схемою "зірка" з обов'язковим нульовим проводом.
