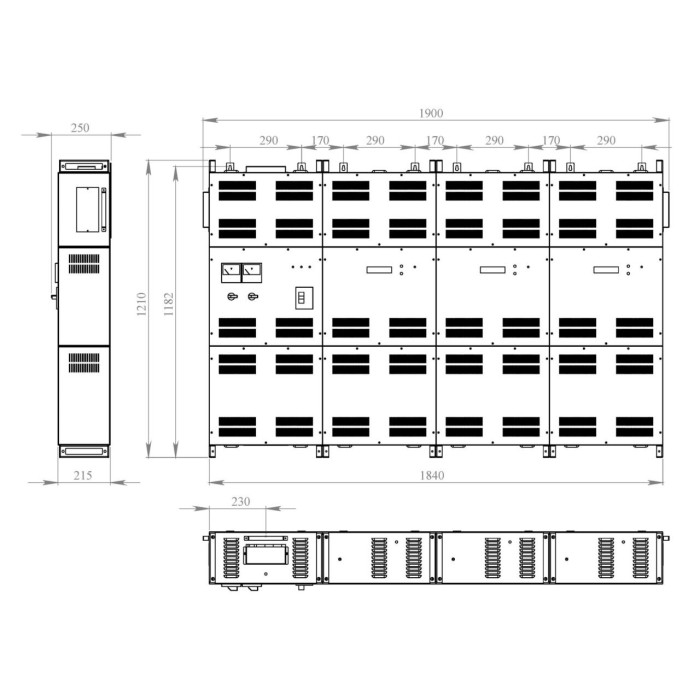

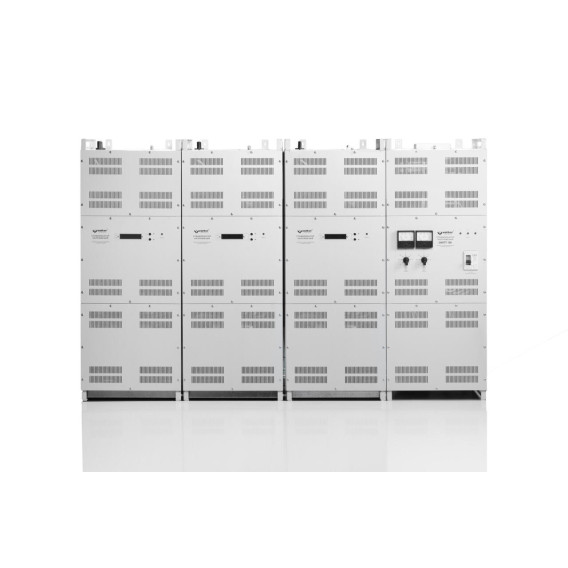

Трифазний стабілізатор напруги Volter (СНПТТ) на 150 кВт складається з чотирьох блоків – трьох блоків фазної стабілізації та одного блоку комутції.
До трифазної мережі стабілізатор підключається через блок комутації. Підключення виконується за схемою "зірка" з обов"язковим нульовим дротом.
На лицьовій панелі блоку комутації знаходяться:- автоматичний вимикач;- світлодіодні індикатори наявності вхідної напруги та вихідної напруги;- вольтметри вхідної та вихідної напруги;- два перемикачі вольтметрів, що дозволяють по черзі вимірювати фазну та лінійну напругу як на вході, так і на виході стабілізатора;- амперметр вхідного струму;- перемикач амперметра за фазами.
На верхній панелі фазного блоку знаходиться перемикач режимів роботи, на лицьовій панелі – рідкокристалічний індикатор та кнопки управління.
Кожен блок стабілізації фазної напруги типу вольтодобавочного складається з автотрансформатора з висновками, силових ключів і контролера напруги. У процесі роботи контролер відслідковує зміну вхідної фазної напруги та відповідно до результатів вимірювання перемикає силові ключі, підтримуючи стабільним магнітний потік автотрансформатора та стабільну вихідну напругу стабілізатора.
